Оптические кабельные сборки — особенности и преимущества
Строительство волоконно-оптических линий долгое время требовало множества операций на объекте. Монтажники прокладывали кабель, затем устанавливали коннекторы, полировали, измеряли параметры. Часы работы на каждое соединение. Претерминированные оптические кабельные сборки изменили ситуацию. Кабель приходит с завода уже готовым к подключению. Задача сводится к прокладке и коммутации.
1. Что такое оптическая кабельная сборка
Определение и конструкция
Отрезок кабеля с установленными коннекторами. Длина варьируется от 30 сантиметров до двух километров. Конструкция включает сам кабель, разъемы на концах, защитные элементы. Укладка производится в бухты или на барабаны. Каждое изделие сопровождается паспортом с результатами заводских измерений.

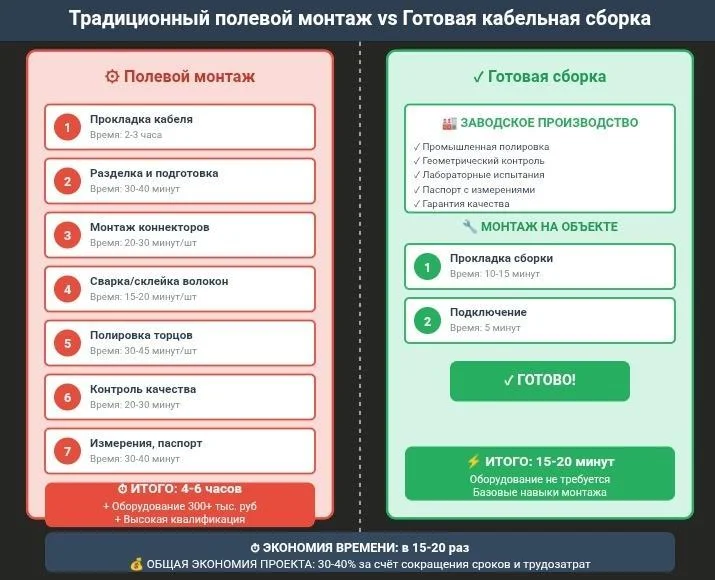

Отличие от полевого монтажа
Традиционный метод: прокладка, разделка, установка коннекторов, сварка, полировка, контроль. Часы работы и оборудование. С готовой сборкой: проложил, подключил, заработало. Временные затраты сокращаются многократно.

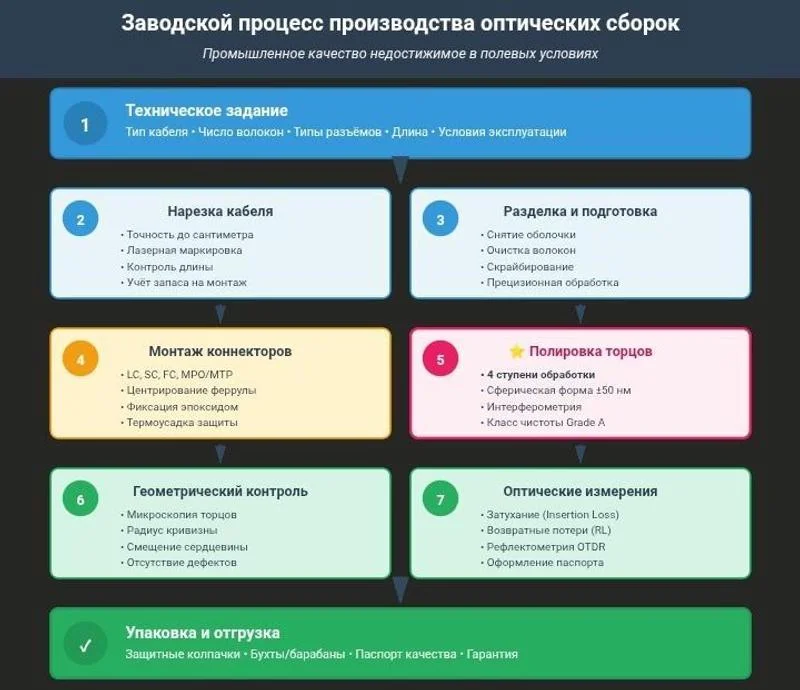

2. Процесс производства
Заводское изготовление использует промышленные технологии. Цикл начинается с технического задания: тип кабеля, число волокон, типы разъемов, длина.
Этапы производства:
- Нарезка кабеля с точностью до сантиметра
- Разделка и подготовка волокон
- Монтаж коннекторов
- Четырехступенчатая полировка торцов
- Геометрический контроль
- Измерение оптических потерь
- Оформление паспорта
- Защита и упаковка
Полировка — критичная операция. Торец имеет сферическую форму с отклонением не более 50 нанометров. В полевых условиях такая точность недостижима. Каждая сборка проходит полное тестирование.
3. Ключевые преимущества оптических кабельных сборок
Претерминированные решения меняют экономику строительства ВОЛС. Индустрия 2025 года предпочитает заводские сборки.
Преимущества:
- Гарантированное заводское качество — промышленная полировка обеспечивает параметры недостижимые вручную, контроль геометрии интерферометрами, лабораторные испытания с документированием
- Экономия времени монтажа — установка занимает 15-20 минут вместо 4-6 часов, исключается ожидание высыхания клея, не требуется полировка
- Снижение стоимости проекта — экономия на работах перекрывает цену изделия, нет затрат на сварочное оборудование от 300 тысяч, меньше времени дорогих специалистов
- Минимальные требования к квалификации — достаточно базовых навыков, не нужны умения сварки и полировки
- Всепогодность — монтаж при температурах от минус 20 до плюс 40, тогда как полевая установка требует около 20 градусов
- Исключение человеческого фактора — заводской процесс минимизирует ошибки ручной работы
- Паспортизация — документ упрощает приёмку, позволяет рассчитать потери, служит основанием гарантии
На крупных объектах эффект заметен. Развертывание сети в высотном здании или магистрали выигрывает в сроках и бюджете.

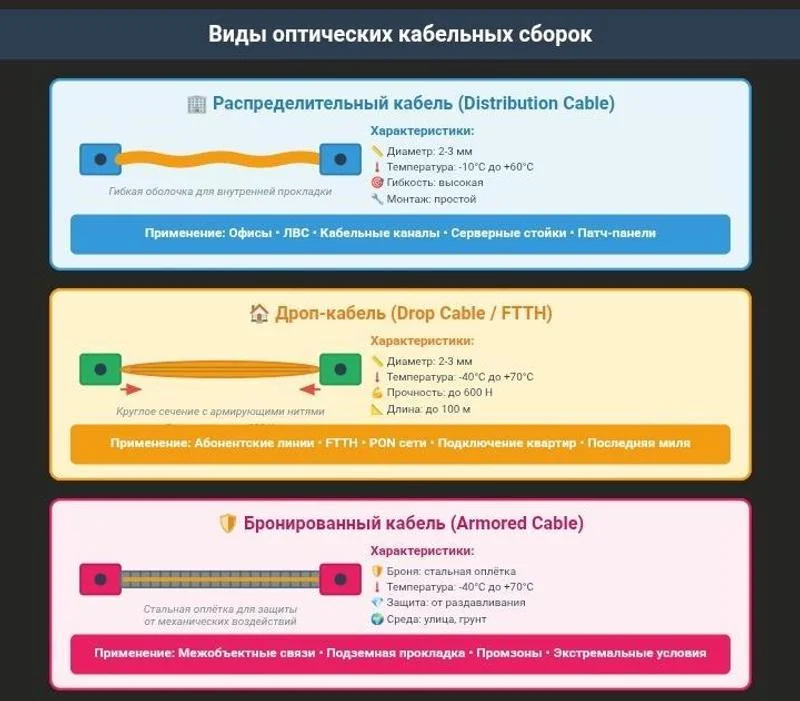

4. Виды оптических кабельных сборок
На распределительном кабеле
Распределительный кабель работает внутри зданий. Гибкая оболочка легко укладывается в кабельные каналы и серверные стойки. Диапазон температур от минус 10 до плюс 60 градусов покрывает потребности офисов и ЦОД.
На дроп-кабеле
Дроп-кабель создан для абонентских линий FTTH. Круглое сечение переносит изгибы и натяжение. Армирующие нити держат нагрузку до 600 ньютонов. Стандартная длина до 100 метров соединяет столб с квартирой без промежуточных муфт.
На бронированном кабеле
Броня нужна для прокладки между зданиями. Стальная оплетка защищает от раздавливания грунтом или техникой. Рабочий диапазон расширен: от минус 40 до плюс 70. Такой кабель прокладывают там, где обычный не выживет.
5. Области применения кабельных сборок
Претерминированные сборки работают в самых разных проектах. От небольшого офиса на десять рабочих мест до межгородской магистрали на сотни километров.
Где используются сборки:
- Структурированные кабельные системы — соединение этажей в бизнес-центрах, связка серверных комнат с рабочими местами, организация горизонтальной проводки в офисных пространствах
- Центры обработки данных — здесь плотность монтажа критична, многоволоконные MPO/MTP коннекторы экономят место, один квадратный метр стойки вмещает более 2000 портов
- Абонентские сети кабельного ТВ — провайдер получает конкурентное преимущество через скорость подключения, клиент ждёт час вместо следующего дня
- Магистрали операторов связи — участки между коммутаторами, резервные каналы для критичной инфраструктуры, восстановление после обрывов
- Заводы и энергообъекты — производственные цеха, трансформаторные подстанции, диспетчерские пункты требуют стабильной связи в агрессивной среде
- Мобильная инфраструктура — фестивали, спортивные соревнования, выставочные центры нуждаются в сетях на несколько дней или недель
Масштаб проекта определяет объём применения. Локальная сеть монтируется за рабочий день. Городская магистраль требует недель, традиционные методы растянули бы сроки на месяцы. Универсальность технологии позволяет закрывать весь спектр задач волоконной оптики.
6. Современные технологии

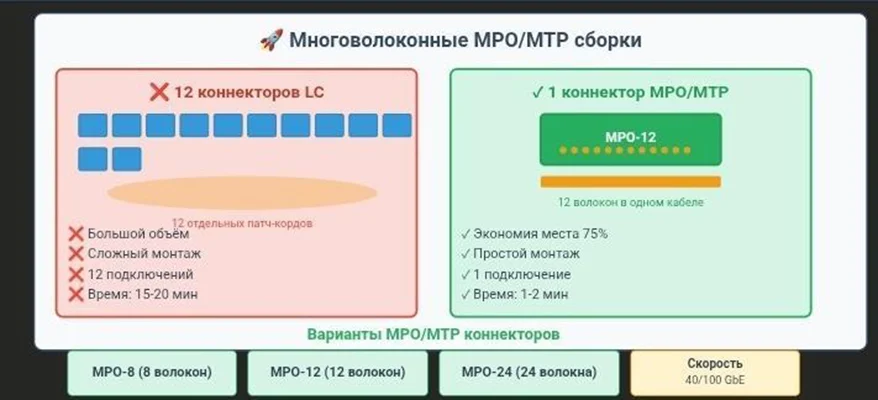

Многоволоконные MPO/MTP сборки
Разъемы MPO и MTP объединяют от 8 до 24 волокон в одном коннекторе. Сокращение объема кабельных жгутов достигает 75 процентов. Актуально для ЦОД с высокой плотностью портов. Поддержка скоростей 40GbE и 100GbE. Один разъем заменяет 12 стандартных LC-коннекторов.
Ультрабыстрое производство
Российские производители освоили срочные тарифы изготовления. Ускоренный вариант готов через 1-3 дня. Срочный — за сутки. Сверхсрочный укладывается в рабочий день. Ультрасрочный — шесть часов от заказа до отгрузки. Цена растёт пропорционально скорости, зато линия связи восстанавливается немедленно после аварии.
7. Экономическое обоснование
Полевой монтаж требует инсталляторов высокой квалификации. Аренда или покупка сварочных аппаратов, рефлектометров, полировальных станций. Длительность работ увеличивает общую стоимость проекта. Риски брака при ручной сборке.
Претерминированные сборки имеют фиксированную стоимость. Минимум работ на объекте. Быстрый ввод в эксплуатацию. Общая экономия достигает 30-40 процентов за счёт сокращения сроков и трудозатрат. Предсказуемый бюджет проекта.
